用户手册

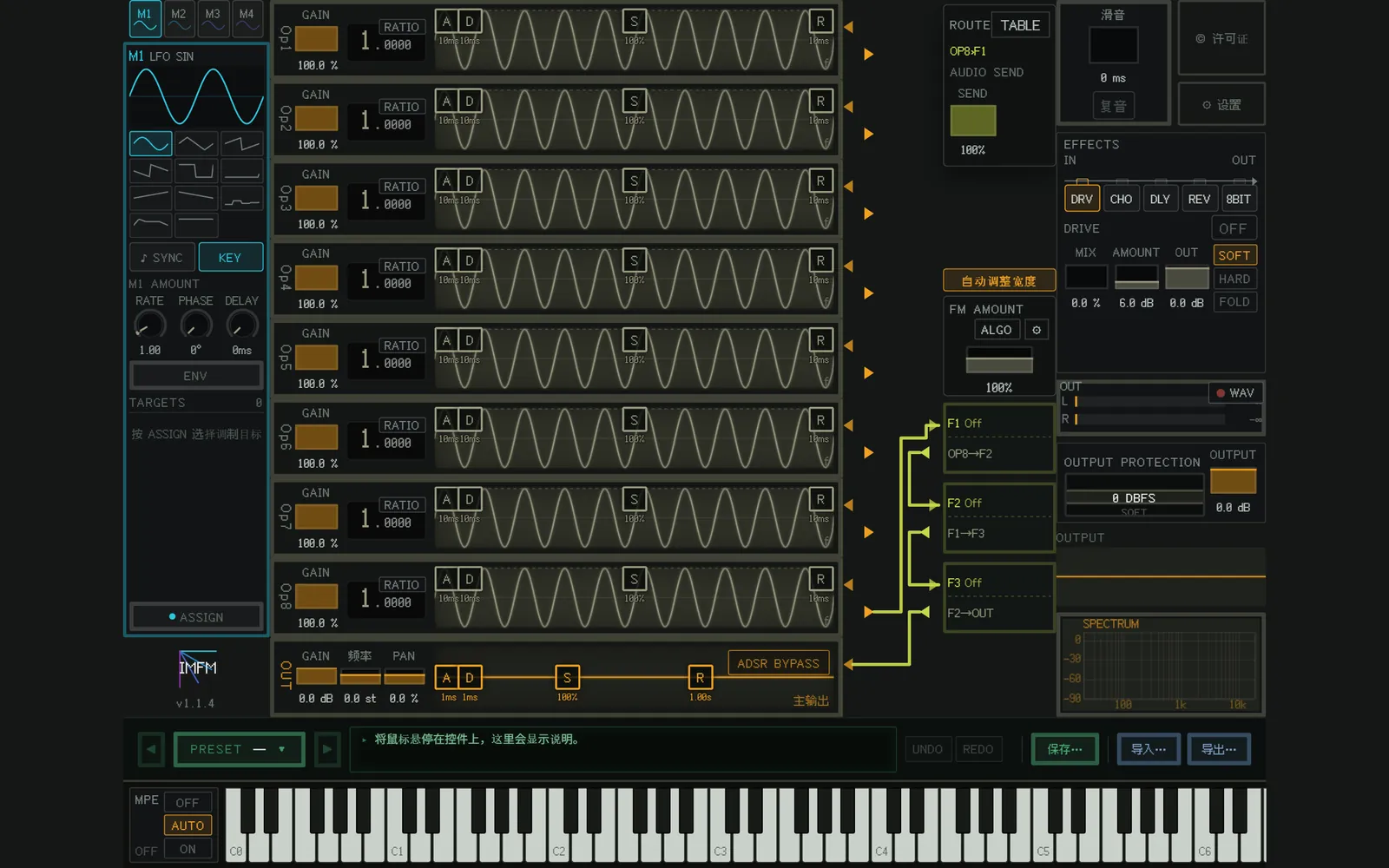

界面说明

界面上半部分从左到右分为以下几个区域。

• 调制（M1～M4）
• 8 个算子与输出（OUT）
• 基于跳线的路由：用于连接算子和滤波器。在右上方的 ROUTE 面板中设置每条连线的量等参数（按下 TABLE，可以在 FM / PHASE 和 AUDIO / FILTER 两张表中编辑；按 ← OPERATORS 返回）。
• 滤波器（F1～F3）
• 右侧区域：滑音、许可证与设置按钮、效果器、输出电平表、OUTPUT PROTECTION 与 OUTPUT，以及频谱。FM AMOUNT 和 ALGO 也在这一带。

MIDI 键盘正上方的一行，从左到右依次为：

• 预设选择（PRESET）：点击打开列表。用 ◀ ▶ 可以依次切换。
• 说明栏：显示鼠标所指控件的说明。拿不准时，请先看这里。
• UNDO / REDO：Ctrl+Z 撤销，Ctrl+Shift+Z 或 Ctrl+Y 重做（Mac 上为 Cmd）。
• 保存…：将当前音色保存为用户预设。
• 导入…：既可以载入 IMFMSynth 的预设（.json），也可以载入 DX7 的音色库（.syx）。
• 导出…：导出为 IMFMSynth 的预设。

键盘左侧是 MPE 开关。AUTO 遵循宿主的 MPE 设置，ON 始终按 MPE 处理，OFF 则禁用。设为 ON 后，普通的弯音轮将不再起作用。

下面结合用法，依次介绍各项主要功能。

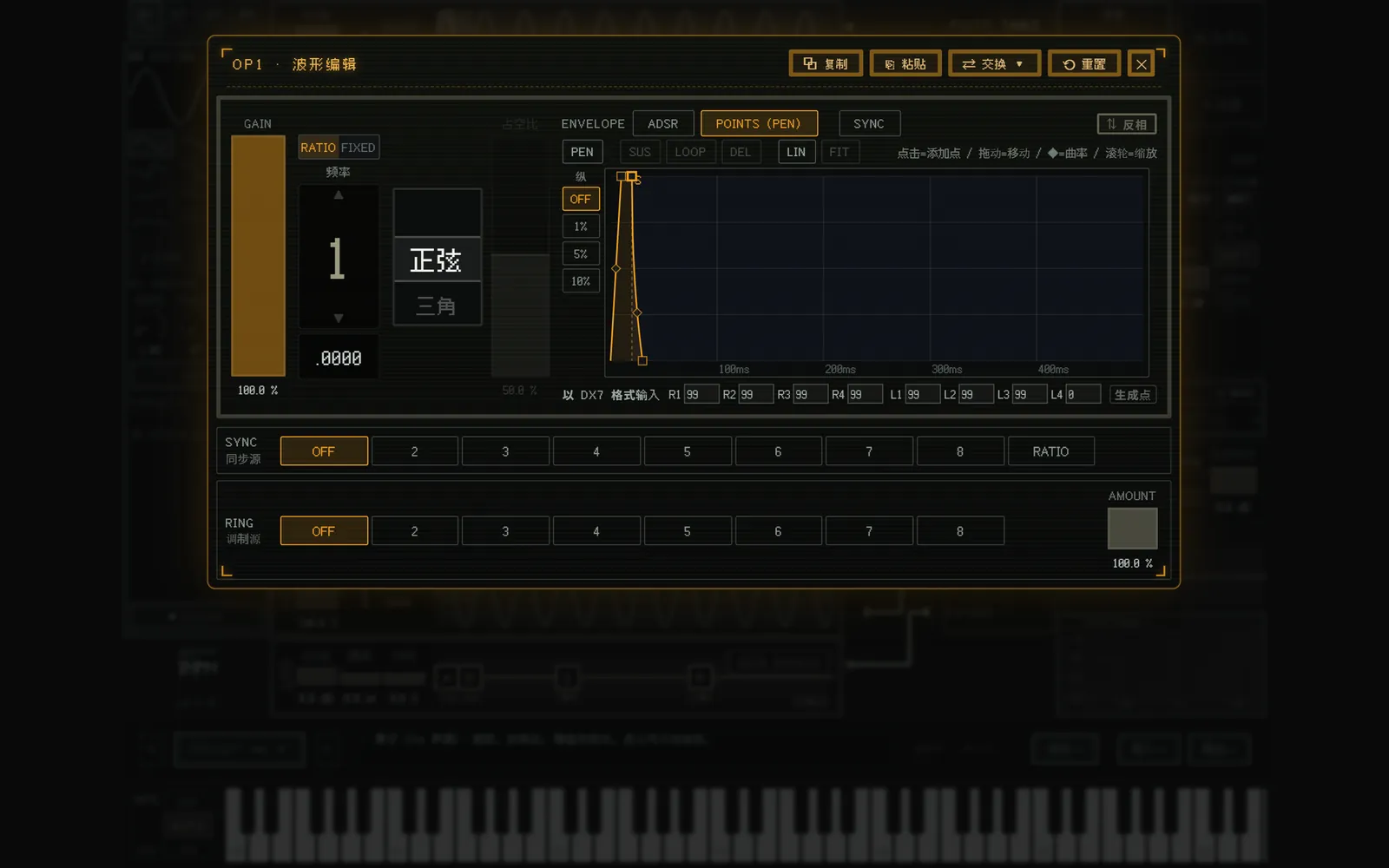

算子

算子是 FM 的声源。共有 8 个，点击即可打开详细的编辑界面（WAVE EDIT）。

基本设置

在这里设置 GAIN、频率、波形和包络。频率可以用按钮在 RATIO（相对于琴键的倍率）和 FIXED（与琴键无关的固定 Hz 值）之间切换。弯音、Master Freq 的移调和滑音对 FIXED 的算子不起作用。Pitch EG，以及对 Master Freq 或各算子频率的调制，仍然起作用。

编辑界面上方有 COPY / PASTE / SWAP / RESET。打开编辑界面时（或者对鼠标所指的算子），也可以用 Ctrl+C / Ctrl+V 复制和粘贴。

此外还有以下设置。

• INVERT：将输出的正负反相。
• SYNC：硬同步。每当被选为同步源的算子开始一个新周期时，本算子就从头重新开始。
• RING：环形调制。将另一个算子的输出乘到本算子上。AMOUNT 为 0% 时保持原来的声音，为 100% 时是完全的环形调制。

波形

可以从以下波形中选择。

• 正弦波
• 三角波
• 锯齿波
• 方波（也可以设置占空比）
• 噪声（可以设置种子值。RND 每次产生不同的噪声，1～9999 每次产生相同的噪声）
  • 白噪声
  • 粉红噪声
  • 棕色噪声
  • 灰色噪声
• 波表

波表比较复杂，下面单独说明。

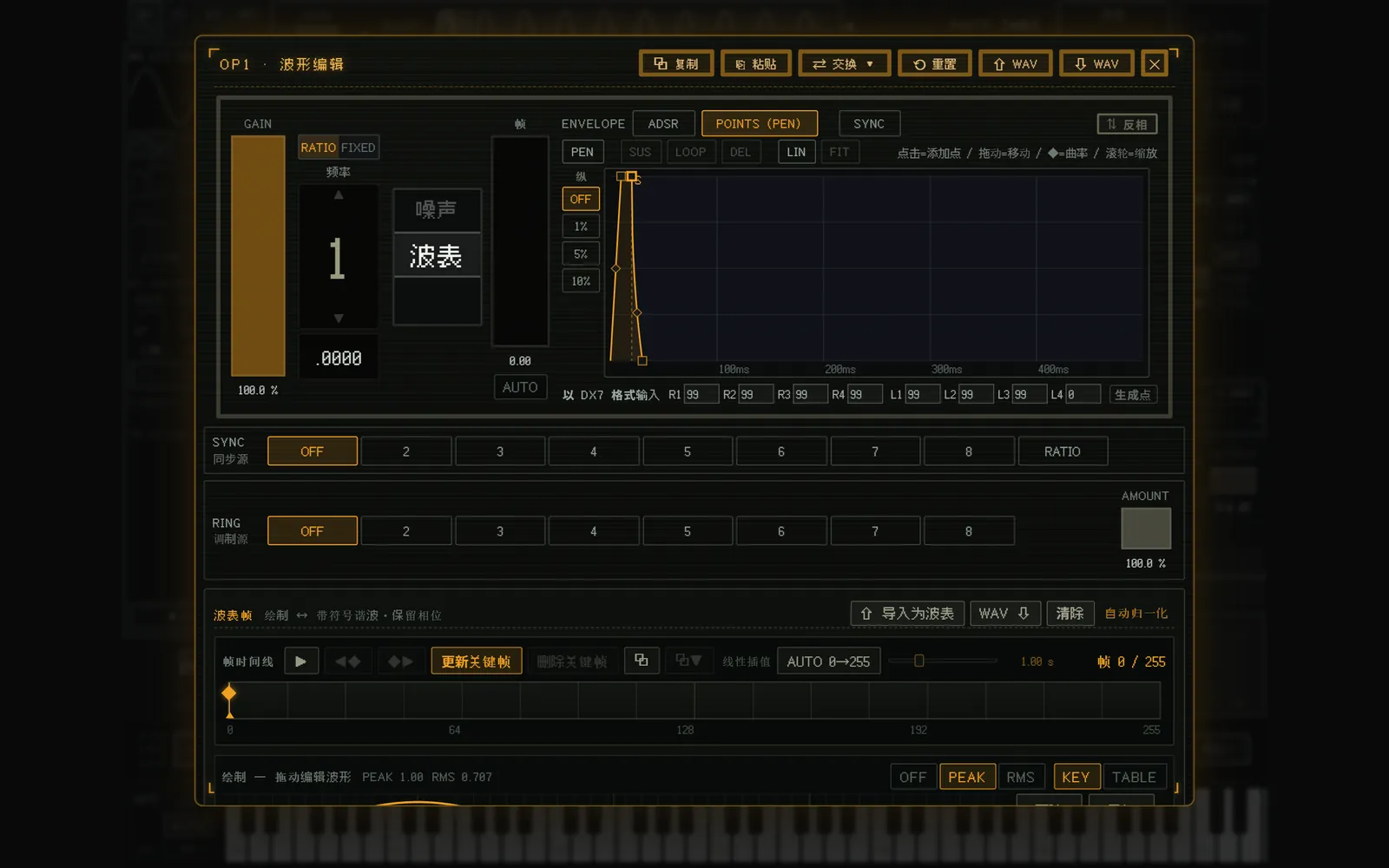

波表波形

移动到帧条上的任意位置，就可以手绘该关键帧的波形。用“更新关键帧”更新关键帧，用“删除关键帧”删除关键帧。关键帧之间会自动插值。

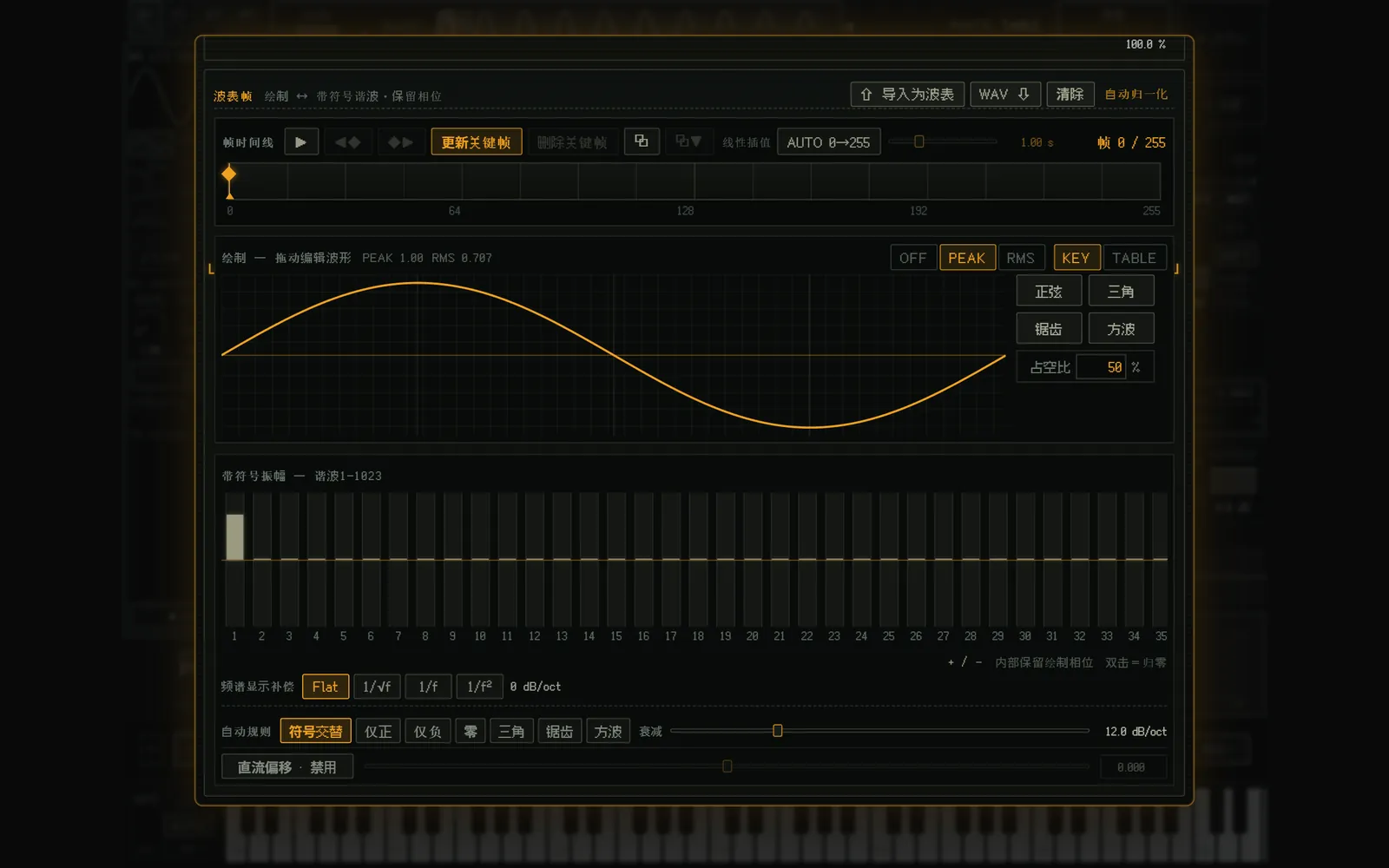

下方的柱状图是与波形对应的泛音图。也就是说，可以进行加法合成。修改其中一方，另一方会自动随之变化。请使用您顺手的编辑方式。

FRAME 的位置可以通过调制或算子之间的连接来移动。使用 FRAME 的 AUTO，还可以让帧自动扫描。

音量归一化由插件在编辑之外进行。编辑过程中音量不会改变。OFF 保持波形原样，PEAK 把最大的采样对齐到 1，RMS 与满量程正弦对齐（峰值可能超过 1；作为调制器使用时，峰值就是 FM 的深度）。KEY 在插值之前逐个关键帧统一音量（最多提升 +12 dB），TABLE 对整个波表使用同一个增益。

通过按钮，既可以将波表导出为 WAV，也可以从 WAV 导入。导入方式有以下几种。

• 自动检测音高：用于导入一般的 WAV。
• 手动指定基频：在已知基频时使用。
• 按 2048 采样直接读取：导入由 IMFMSynth 导出的 WAV 时，请选择此项。

包络

包络可以用 ADSR 设置，也可以用 PEN 模式手绘，二者择一。

ADSR 通过拖动或输入数值来设置。

在 PEN 模式（POINTS）下，点击图表添加点，拖动来移动点。拖动 ◆ 可以改变点与点之间的曲率。

• 按下 PEN 按钮即可徒手绘制。画完后会自动简化为 32 个点以内。
• LIN：在线性与对数之间切换横轴。线性下相同的音符时值宽度相同，便于读出节奏；对数适合绘制短促的起音。
• 纵轴可以吸附到 OFF / 1% / 5% / 10% 的网格。横轴则按 SYNC（速度同步）及其设置吸附到相应的网格。
• SUS：将所选点设为延音点。LOOP：从所选点到延音点之间循环（再按一次取消）。DEL：删除所选点（双击也可删除）。
• FIT：重新显示整个包络。用鼠标滚轮可以以指针为中心缩放横轴，用 Shift+滚轮可以左右移动。需要精细调整时请使用这些操作。
• 想使用 DX7 的 EG 时，输入 R1～R4 和 L1～L4 后按“生成点”，即可转换为 POINTS 包络。

基于跳线的路由

这项功能可以把算子和滤波器放在一起统一连线。

连线的对象是算子和滤波器，每个都有输入箭头（◀）和输出箭头（▶）。连线的基本操作，就是从输出箭头拖放到输入箭头。这样一条跳线就完成了。

连线的颜色是有含义的：橙色是 FM（相位调制），黄色是音频。

重要的一点：连线如果没有一直连到最终输出（OUT）的输入端，就不会发出声音。初始状态下，声音按 算子 8 → F1 → F2 → F3 → OUT 的顺序流动（所有滤波器都是 Off）。一旦断开这条连线就会没有声音，所以搞不清楚的时候，请先检查这里。

连线的量在右上方的 ROUTE 面板中设置。点击选中要设置的连线后，就可以设置输入量以及（输出端是算子时的）相位。在连线上滚动鼠标滚轮也可以改变量。

要删除连线，请右键点击该连线。

连线变得拥挤时，可以用“自动调整宽度”自动加宽图表。

按下“ALGO”，可以从与 DX7 编号相同的 32 种算法（6 算子的连接图）中选择。选择后，算子 1～6 的连接会被替换，7 和 8 则被断开。频率比、电平、包络和反馈量保持不变，一次选择可以用一次 UNDO 撤回。另外，FM AMOUNT 可以在 0～200% 范围内统一调整相位调制的量（100% 为保存时的原样）。初始状态下作用对象只有算子之间的连接，可以通过 ⚙ 把自反馈等也加入作用对象。

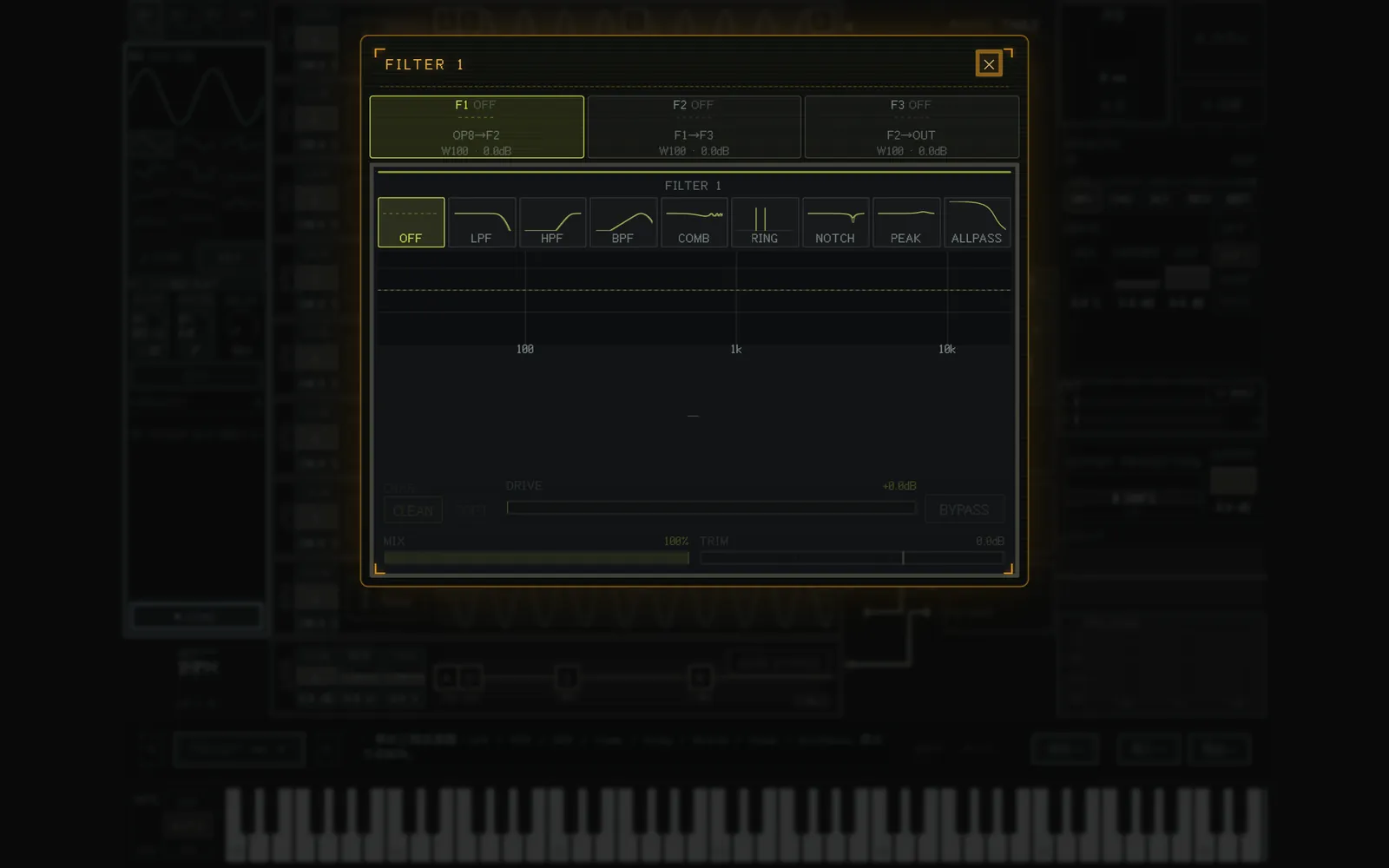

滤波器

滤波器共有串联的 3 级（F1～F3），点击节点即可打开编辑界面。可以从以下 8 种中选择。

• LPF 低通滤波器
• HPF 高通滤波器
• BPF 带通滤波器
• COMB 梳状滤波器
• RING 环形调制器
• NOTCH 陷波滤波器
• PEAK 峰值滤波器（EQ）
• ALLPASS 全通滤波器

基本上，每种滤波器都设置截止频率和共振这两项（项目因类型而异，例如 PEAK 有 Gain，RING 有频率等）。既可以在二维界面上拖动来设置，也可以用各自的滑块来设置。

这些设置一看就能明白，只有键盘跟踪这项功能很少有合成器具备，所以在此说明。键盘跟踪是让指定的频率随 MIDI 音符的音高移动的功能。例如，用普通加了 LPF 的贝斯音色弹奏 C7 这样的高音时，声音可能会崩坏。将键盘跟踪设为 100% 后，无论什么音高，滤波器都会以相同的音色起作用。

MIX 很容易忘记调到合适的比例，请多加注意。

调制

调制共有 4 个，用左上方的标签（M1～M4）切换。

有时会想让 GAIN 或滤波器的截止频率等随时间自由变化。这时就要用到调制。

波形可以从以下 11 种中选择。

• 正弦波
• 三角波
• 锯齿波
• 锯齿波（上下翻转）
• 方波
• LFO S&H
• RAMP UP
• RAMP DOWN
• RANDOM
• ADSR
• 常数函数

基本上通过 RATE（频率；某些波形为秒数）、PHASE（相位）和 DELAY（开始生效前的延迟）来设置。KEY 会在每次弹奏音符时让波形从头重新开始。SYNC 会与宿主的速度同步。

用 ENV 按钮，可以通过与算子相同的手绘包络，设置调制量随时间如何变化。

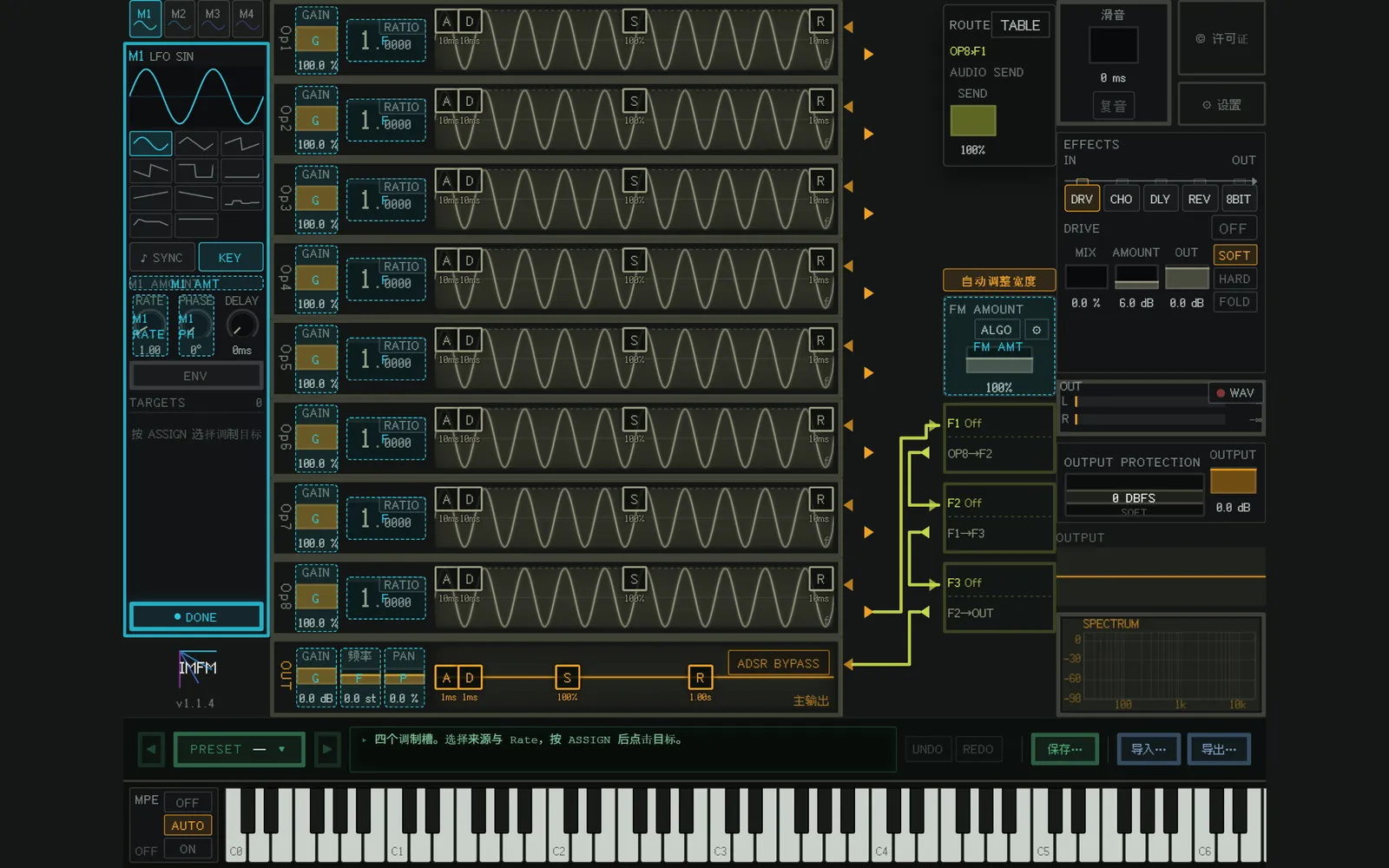

如何施加调制

按下 ASSIGN 按钮后，进入分配模式。可以分配的位置会以该调制的颜色亮起。请依次点击想要调制的对象（可以多个）。

完成后，刚才的 ASSIGN 按钮会变成 DONE，请按下它。这样，已分配的对象会排列在 TARGETS 栏中，再用旋钮设置调制的量即可。这样就完成了。

在分配过程中，如果选择其他槽位的 RATE / PHASE / AMOUNT，还可以用调制器来调制另一个调制器。

常数函数的妙用

常数函数与 ENV 结合使用，可以表现任意波形。常数函数始终输出 1，因此用 ENV 画出形状，再在 TARGETS 中决定每个对象的量即可。

效果器

效果器共有 5 种。

• DRV 失真
• CHO 合唱
• DLY 延迟
• REV 混响
• 8BIT

拖放标签可以改变顺序。初始状态下全部为 OFF。选择要使用的效果器标签，按下 ON 按钮即可启用。各效果器的混合量由 MIX 决定。

下面只详细说明 8BIT。

8BIT

• RATE：决定采样频率，也就是时间轴的粗糙程度。它是相对于宿主采样率的比例，下限为 50 Hz。
• BITS：决定振幅的量化位数，也就是纵轴的粗糙程度。
• MIX：与原声的混合量。

MIX、BITS 和 RATE 都可以作为调制的对象。

滑音

这项功能可以让前一个音平滑地过渡到下一个音。以 ms 为单位设置。大于 0 ms 时，会变为 MONO（单音），音高会滑动。为 0 ms 时为 POLY（复音）。

输出与监听

• OUTPUT PROTECTION：输出保护。0 dBFS（默认值）会在 0 dBFS 处削去峰值。Soft 会先柔和地圆滑处理再削去。Off 会取消保护，把音量的调整交给宿主的推子（只保留 +12 dBFS 附近的上限）。电平表上的 CLIP 只有在保护实际改变了声音时才会亮起。
• OUTPUT：最末级的音量。作用于削波和 8BIT 之后。
• WAV：用当前音色演奏 C4 2048×256 个采样，并导出为 WAV。保存位置为 Documents/IMFMSynth/Exports。
• 频谱：输出的频谱（20 Hz～20 kHz，对数）。

预设

点击 PRESET 会打开预设列表。对于用户预设，可以用 Shift+点击选择范围，用 Ctrl（Mac 上为 Cmd）+点击逐个添加或取消，也可以拖动划选。选好后按“删除所选”，确认后会一并删除。普通的点击是载入预设。

DX7 的音色库（.syx）通过“导入…”载入。

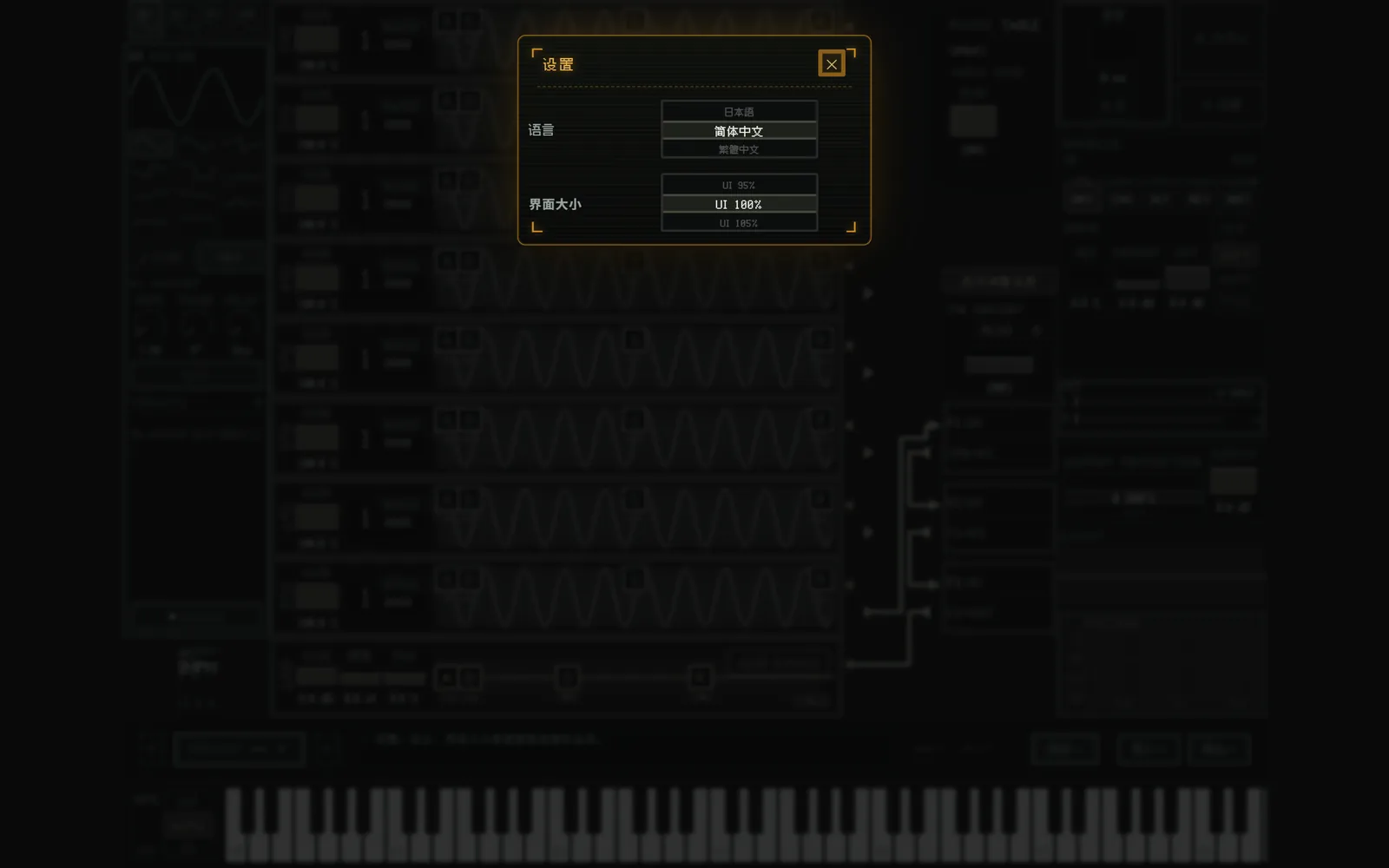

设置

可以设置语言和界面大小（75～150%），还有自动检查更新的 ON / OFF，以及立即检查的按钮。这些设置在安装了插件的电脑上通用。

语言设为 AUTO 时，会跟随操作系统。
