使用手冊

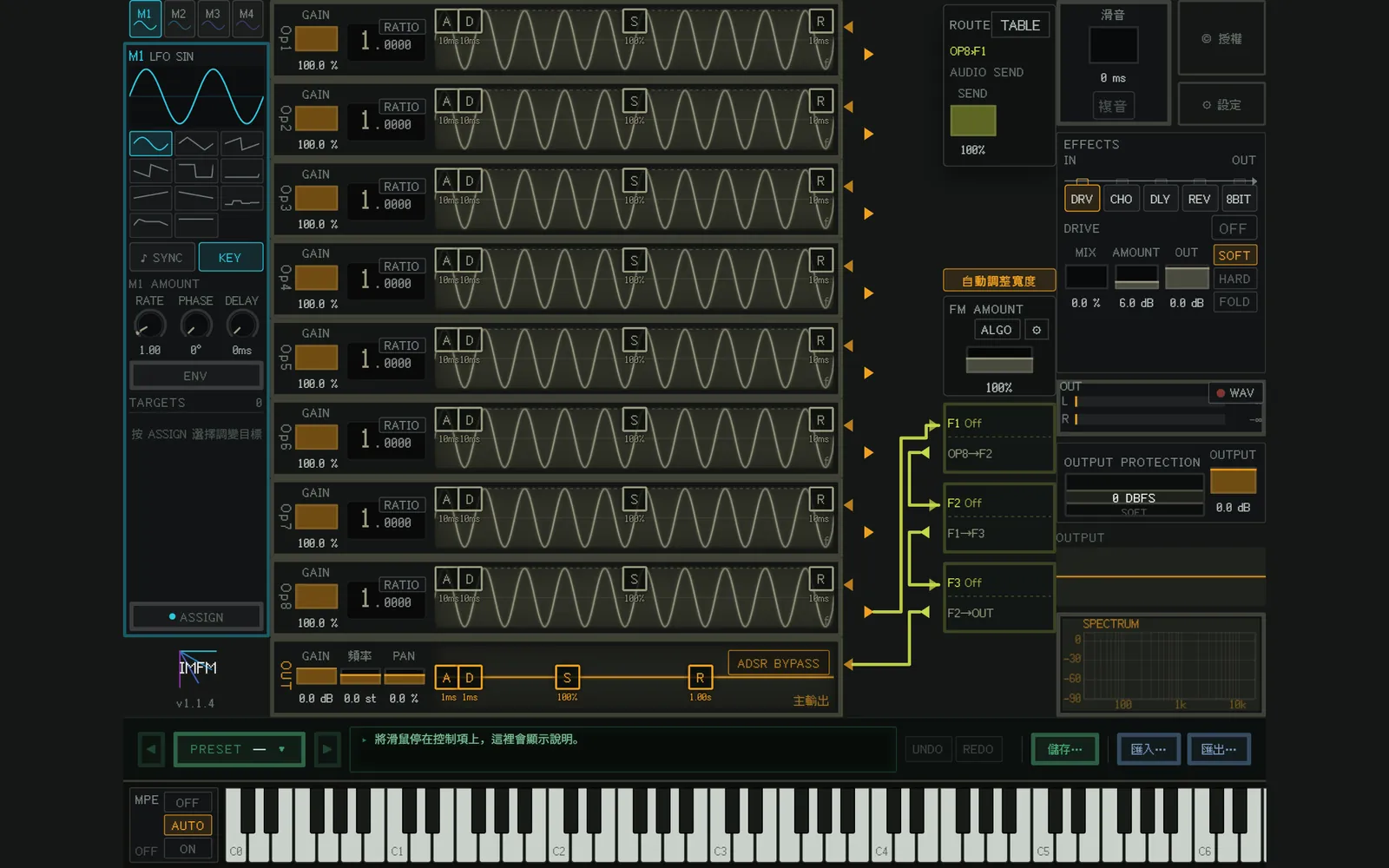

畫面說明

畫面上半部由左至右分為以下幾個區塊。

• 調變（M1〜M4）
• 8 個運算子與輸出（OUT）
• 跳線式路由：運算子與濾波器之間的連線。在右上方的 ROUTE 面板中設定每條連線的量等項目（按 TABLE 可在 FM / PHASE 與 AUDIO / FILTER 兩個表格中編輯；按 ← OPERATORS 返回）。
• 濾波器（F1〜F3）
• 右側區塊：滑音、授權與設定按鈕、效果器、輸出電平表、OUTPUT PROTECTION 與 OUTPUT、頻譜。FM AMOUNT 與 ALGO 也在這一帶。

MIDI 鍵盤正上方的一列，由左至右依序為：

• 預設音色選擇（PRESET）：點擊即可開啟列表。按 ◀ ▶ 可依序切換。
• 說明欄：顯示滑鼠所停留控制項的說明。不確定時，請先看這裡。
• UNDO / REDO：按 Ctrl+Z 復原，按 Ctrl+Shift+Z 或 Ctrl+Y 重做（Mac 為 Cmd）。
• 儲存…：將目前的聲音儲存為使用者預設音色。
• 匯入…：可以讀取 IMFMSynth 的預設音色（.json），也可以讀取 DX7 音色庫（.syx）。
• 匯出…：匯出為 IMFMSynth 的預設音色。

鍵盤左側有 MPE 開關。AUTO 會遵循宿主的 MPE 設定，ON 會一律以 MPE 處理，OFF 則停用。設為 ON 時，一般的彎音輪將無法使用。

以下依序說明各項主要功能及其使用方式。

運算子

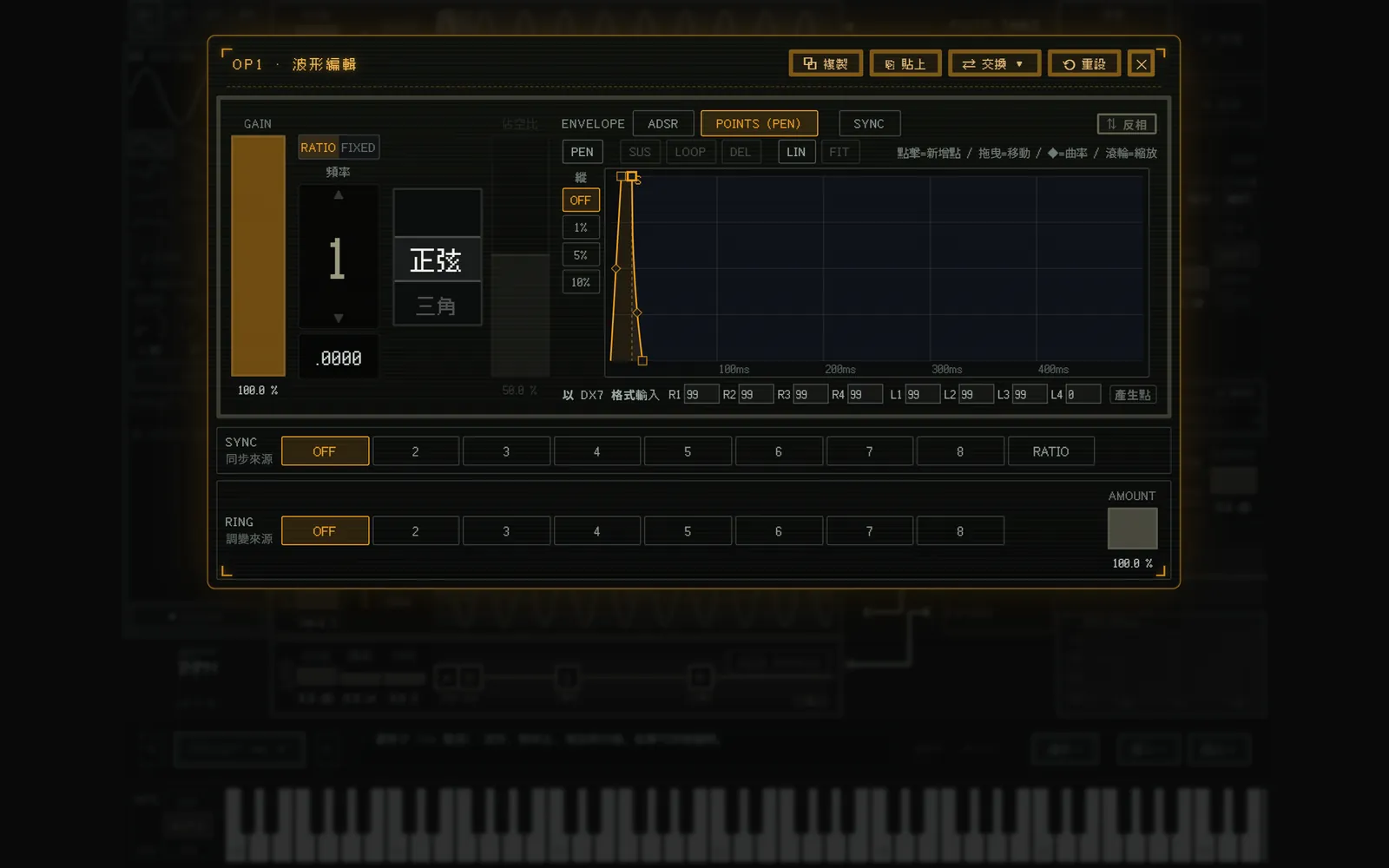

運算子是 FM 的聲源。共有 8 個，點擊即可開啟詳細的編輯畫面（波形編輯）。

基本設定

設定 GAIN、頻率、波形與包絡。頻率可用按鈕在 RATIO（相對於鍵盤的倍率）與 FIXED（與鍵盤無關的固定 Hz）之間切換。FIXED 的運算子不受彎音、Master Freq 的移調與滑音影響。音高 EG，以及對 Master Freq 或各運算子頻率的調變，仍然有效。

編輯畫面上方有 複製 / 貼上 / 交換 / 重設。開啟編輯畫面時（或對滑鼠所停留的運算子），也可以用 Ctrl+C / Ctrl+V 複製與貼上。

此外還有以下設定。

• INVERT：將輸出的正負反轉。
• SYNC：硬同步。每當選為同步來源的運算子開始一個週期，就讓這個運算子從頭重新開始。
• RING：環形調變。乘上其他運算子的輸出。AMOUNT 為 0% 時維持原本的聲音，100% 時為完全的環形調變。

波形

可從以下波形中選擇。

• 正弦波
• 三角波
• 鋸齒波
• 方波（也可設定佔空比）
• 雜訊（可設定種子值。RND 每次產生不同的雜訊，1〜9999 每次產生相同的雜訊）
  • 白雜訊
  • 粉紅雜訊
  • 棕色雜訊
  • 灰色雜訊
• 波表

波表較為複雜，因此另立一節說明。

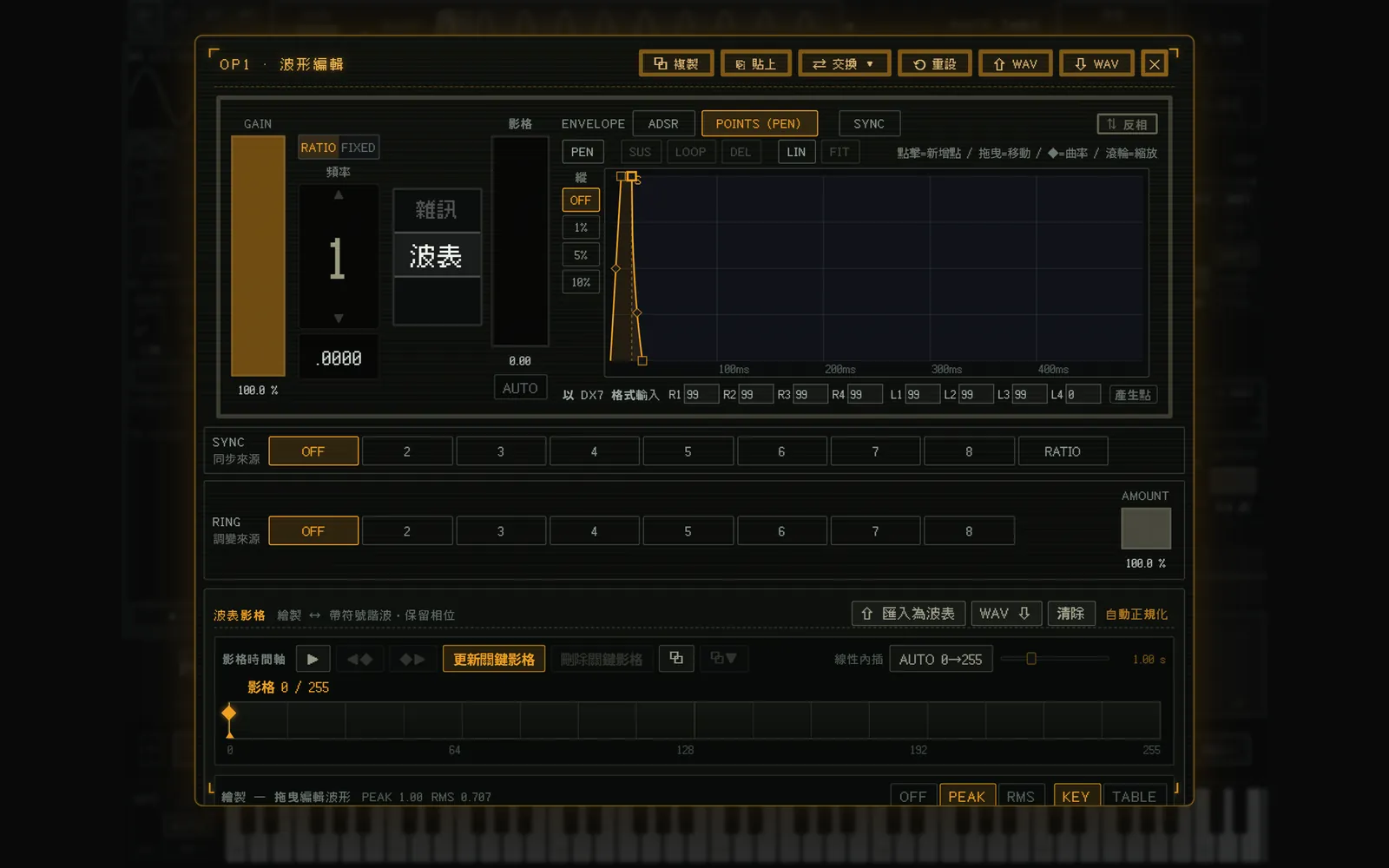

波表波形

移動到影格列上的任意位置，即可手繪該關鍵影格的波形。用「更新關鍵影格」更新關鍵影格，用「刪除關鍵影格」刪除。關鍵影格之間會自動內插。

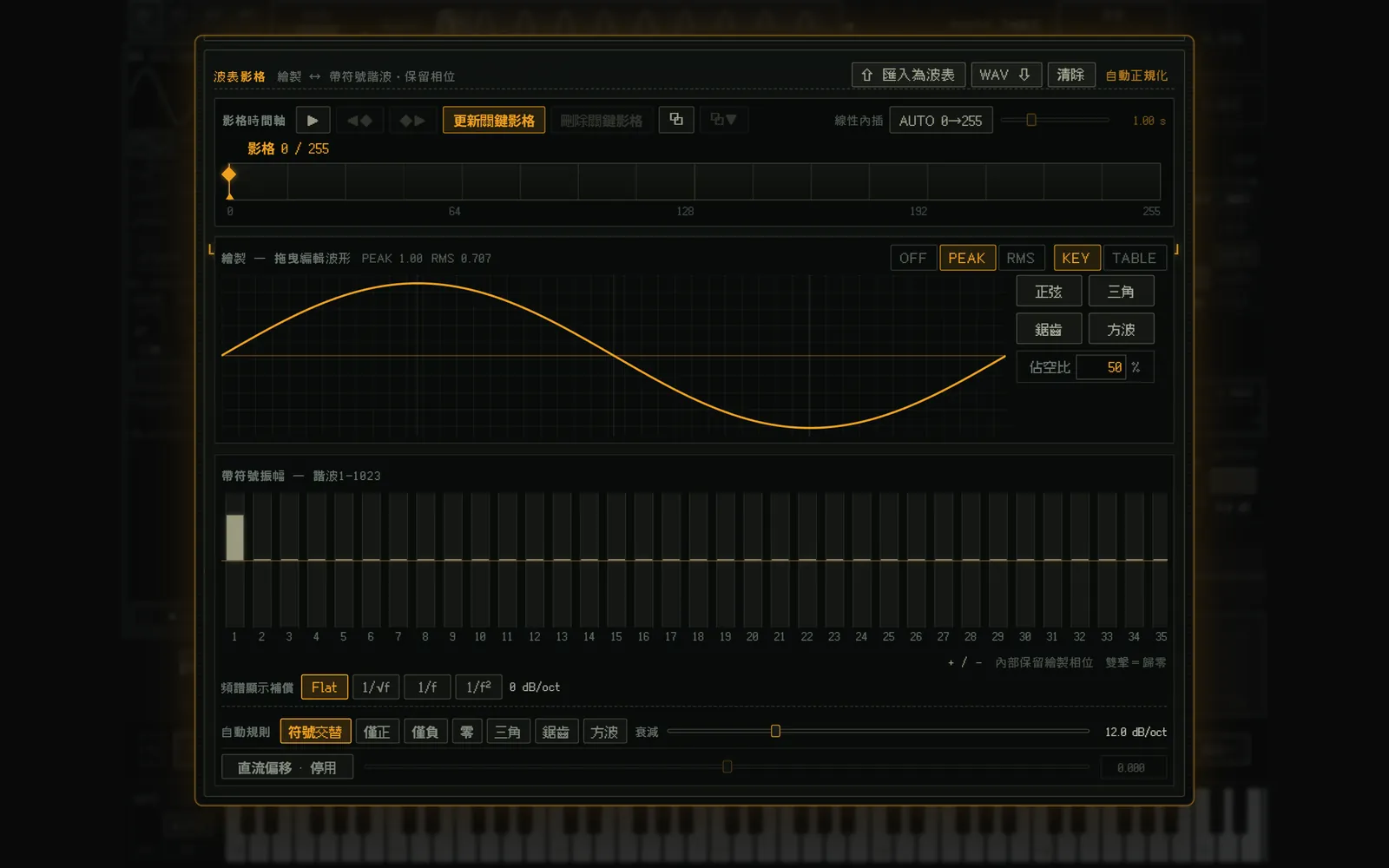

下方的長條圖是與波形對應的泛音圖。也就是說，可以進行加法合成。修改其中一方，另一方會自動跟著對應。請使用您喜歡的編輯方式。

FRAME 的位置可以透過調變或運算子之間的連接來移動。使用 FRAME 的 AUTO，也能讓影格自動掃描。

音量的正規化由外掛在編輯以外的時機進行，編輯過程中音量不會改變。OFF 維持波形原樣，PEAK 將最大的樣本對齊到 1，RMS 對齊滿刻度正弦波（峰值可能超過 1；作為調變器使用時，峰值即為 FM 的深度）。KEY 會在內插之前逐一關鍵影格統一音量（最多提升 +12 dB），TABLE 則對整個波表套用同一個增益。

透過按鈕，可以將波表匯出為 WAV，也可以匯入。匯入方式有好幾種。

• 自動偵測音高：讀取一般 WAV 時使用。
• 手動指定基頻：已知基音頻率時使用。
• 按 2048 取樣直接讀取：由 IMFMSynth 匯出的 WAV，請選擇此項。

包絡

包絡可用 ADSR 或 PEN 模式手繪其中一種方式設定。

ADSR 可透過拖曳或輸入數值設定。

在 PEN 模式（POINTS）中，點擊圖表即可新增點，拖曳即可移動。拖曳 ◆ 可改變點與點之間的曲率。

• 按下 PEN 按鈕即可徒手繪製。繪製完成後，會自動簡化為 32 個點以內。
• LIN：將橫軸在線性與對數之間切換。線性時相同音符時值的寬度相同，容易看出節奏；對數則適合繪製短促的起音。
• 縱軸可吸附到 OFF / 1% / 5% / 10% 的格線。橫軸會依 SYNC（速度同步）與相關設定吸附到格線。
• SUS：將所選的點設為延音點。LOOP：從所選的點到延音點之間循環（再按一次取消）。DEL：刪除所選的點（雙擊也可刪除）。
• FIT：重新顯示整個包絡。用滑鼠滾輪可以指標為中心縮放橫軸，用 Shift+滾輪可左右移動。需要細部設定時請使用。
• 想使用 DX7 的 EG 時，輸入 R1〜R4 與 L1〜L4 後按「產生點」，即可轉換為 POINTS 包絡。

跳線式路由

這是將運算子與濾波器一併連線的功能。

連線的對象是運算子與濾波器，每一個都有輸入箭頭（◀）與輸出箭頭（▶）。連線的基本操作，只要從輸出箭頭拖放到輸入箭頭即可。這樣就完成了一條跳線。

連線的顏色有其意義。橘色是 FM（相位調變），黃色是音訊。

重要的是，如果連線沒有接到最終輸出（OUT）的輸入，就不會發出聲音。初始狀態下，聲音依 運算子 8 → F1 → F2 → F3 → OUT 的順序流動（所有濾波器皆為 Off）。切斷這條連線就會沒有聲音，搞不清楚時請先檢查這裡。

連線的量在右上方的 ROUTE 面板中設定。點擊選取要設定的連線，即可設定輸入的量，以及（輸出為運算子時的）相位。在連線上轉動滑鼠滾輪，也能改變量。

要刪除連線時，請在該連線上按右鍵。

連接變得擁擠時，可用「自動調整寬度」自動加寬圖表的橫向寬度。

按下「ALGO」，可從與 DX7 編號相同的 32 種演算法（6 個運算子的連接圖）中選擇。選擇後，運算子 1〜6 的連接會被替換，7 與 8 則會被斷開。比率、電平、包絡與回授量維持不變，一次選擇可用一次 UNDO 復原。另外，FM AMOUNT 可在 0〜200% 之間一併調整相位調變的量（100% 為儲存時的原樣）。初始狀態下只有運算子之間的連接是對象，可從 ⚙ 將自我回授等也加入對象。

濾波器

濾波器共有串聯的 3 級（F1〜F3），點擊節點即可開啟編輯畫面。可從以下 8 種中選擇。

• LPF 低通濾波器
• HPF 高通濾波器
• BPF 帶通濾波器
• COMB 梳狀濾波器
• RING 環形調變器
• NOTCH 陷波濾波器
• PEAK 峰值濾波器（EQ）
• ALLPASS 全通濾波器

基本上每種濾波器都是設定截止頻率與共振兩項（PEAK 為 Gain、RING 為頻率等，項目會依種類而不同）。除了在二維介面上拖曳，也可以用各自的滑桿設定。

各項功能大多一看就懂，只有鍵盤追蹤因為搭載的合成器較少，所以在此說明。鍵盤追蹤是讓指定的頻率隨 MIDI 音符的高低移動的功能。例如，用一般套上 LPF 的貝斯音色彈奏 C7 這類高音時，聲音可能會失真走樣。將鍵盤追蹤設為 100% 後，無論彈奏哪個音高，濾波器都會以相同的音色作用。

MIX 很容易忘記調到適當的比例，請多加留意。

調變

調變共有 4 組，用左上方的分頁（M1〜M4）切換。

有時會想讓 GAIN 或濾波器的截止頻率等隨時間自由變化。這時使用的就是調變。

波形可從 11 種中選擇。

• 正弦波
• 三角波
• 鋸齒波
• 鋸齒波（上下反轉）
• 方波
• LFO S&H
• RAMP UP
• RAMP DOWN
• RANDOM
• ADSR
• 常數函數

基本上以 RATE（頻率；依波形不同則為秒數）、PHASE（相位）、DELAY（開始作用前的延遲）來設定。KEY 會在每次彈奏音符時讓波形從頭重新開始。SYNC 會配合宿主的速度。

用 ENV 按鈕，可以透過與運算子相同的手繪包絡，設定調變量如何隨時間變化。

套用調變的方式

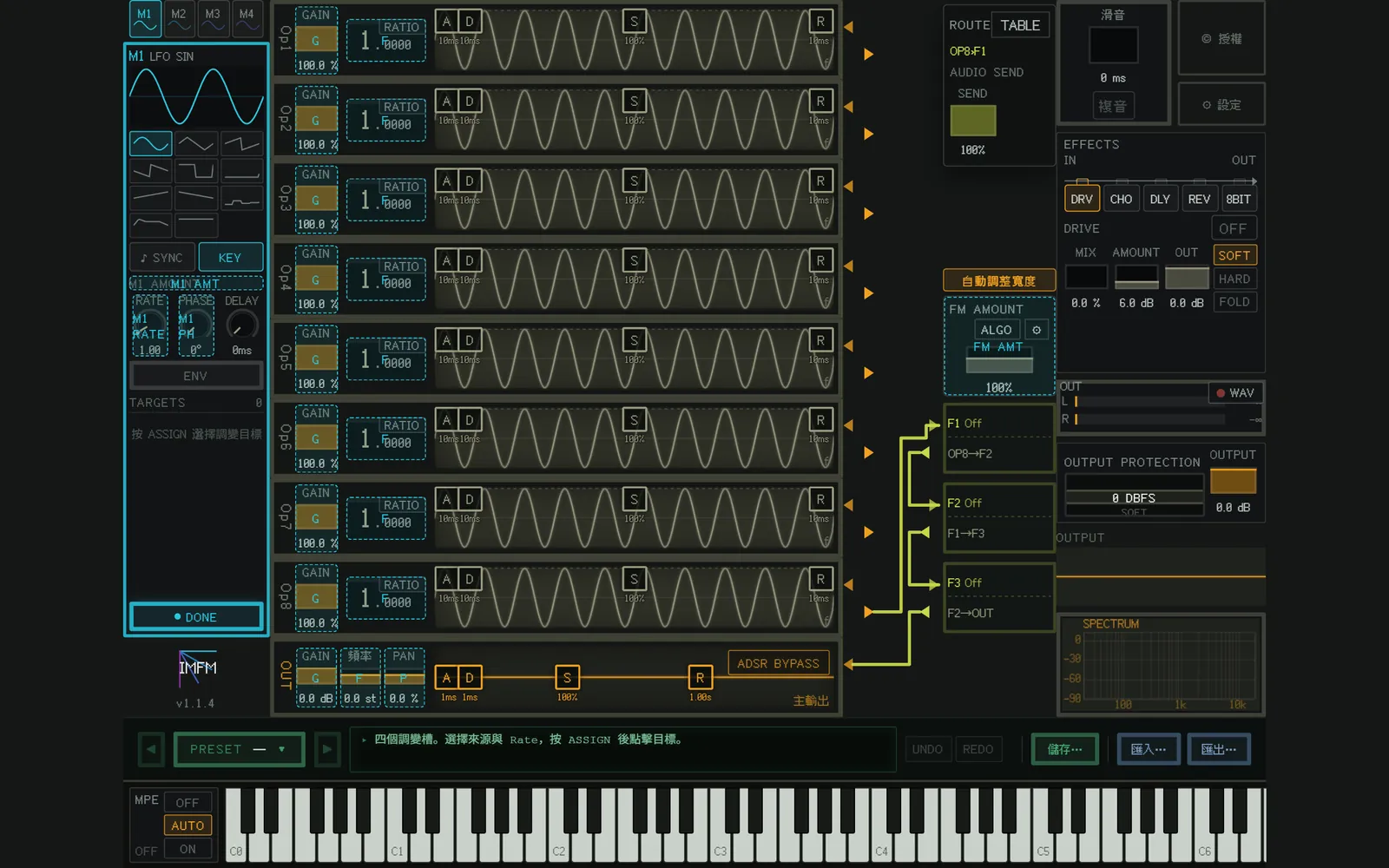

按下 ASSIGN 按鈕即進入指派模式。可以指派的位置會以該調變的顏色亮起。請點擊想要套用的對象，可以點擊多個。

完成後，原本是 ASSIGN 的按鈕會變成 DONE，請按下它。接著，指派的對象會排列在 TARGETS 欄中，再用旋鈕設定要套用多少。這樣就完成了。

在指派過程中選擇其他槽的 RATE / PHASE / AMOUNT，也可以用調變器來驅動調變器。

常數函數的實用用法

常數函數搭配 ENV 使用，可以表現任意波形。常數函數永遠輸出 1，因此用 ENV 畫出形狀，再在 TARGETS 中決定每個對象的量。

效果器

效果器共有 5 種。

• DRV Drive
• CHO Chorus
• DLY Delay
• REV Reverb
• 8BIT

拖放分頁即可調整順序。初始狀態下全部為 OFF。選擇想使用的效果器分頁，按下 ON 按鈕即可啟用。各效果器的混合量由 MIX 決定。

只有 8BIT 需要詳細說明。

8BIT

• RATE：決定取樣頻率，也就是時間軸的粗細程度。這是相對於宿主取樣率的比例，下限為 50 Hz。
• BITS：決定振幅的量化位元數，也就是縱軸的粗細程度。
• MIX：與原始聲音的混合量。

MIX、BITS、RATE 都可以作為調變的對象。

滑音

這是讓一個音與下一個音平滑連接的功能。以 ms 為單位設定。設為大於 0 ms 時，會變成單音（MONO）並使音高滑動。0 ms 時為複音（POLY）。

輸出與監聽

• OUTPUT PROTECTION：輸出保護。0 dBFS（初始值）會在 0 dBFS 削去峰值。Soft 會先柔和地圓滑化再削去。Off 會解除保護，將音量調整交給宿主的推桿（只會保留 +12 dBFS 附近的上限）。電平表的 CLIP 只會在保護實際改變了聲音時亮起。
• OUTPUT：最末端的音量。作用於削波與 8BIT 之後。
• WAV：以目前的音色演奏 C4 2048×256 個取樣，並匯出為 WAV。儲存位置為 Documents/IMFMSynth/Exports。
• 頻譜：輸出的頻譜（20 Hz〜20 kHz，對數）。

預設音色

點擊 PRESET 即可開啟預設音色列表。在使用者預設音色中，可用 Shift+點擊選擇範圍，用 Ctrl（Mac 為 Cmd）+點擊逐一追加或取消，也可以拖曳劃選。選擇後按下「刪除所選」，經過確認後會一併刪除。一般點擊則是載入預設音色。

DX7 音色庫（.syx）請從 匯入… 讀取。

設定

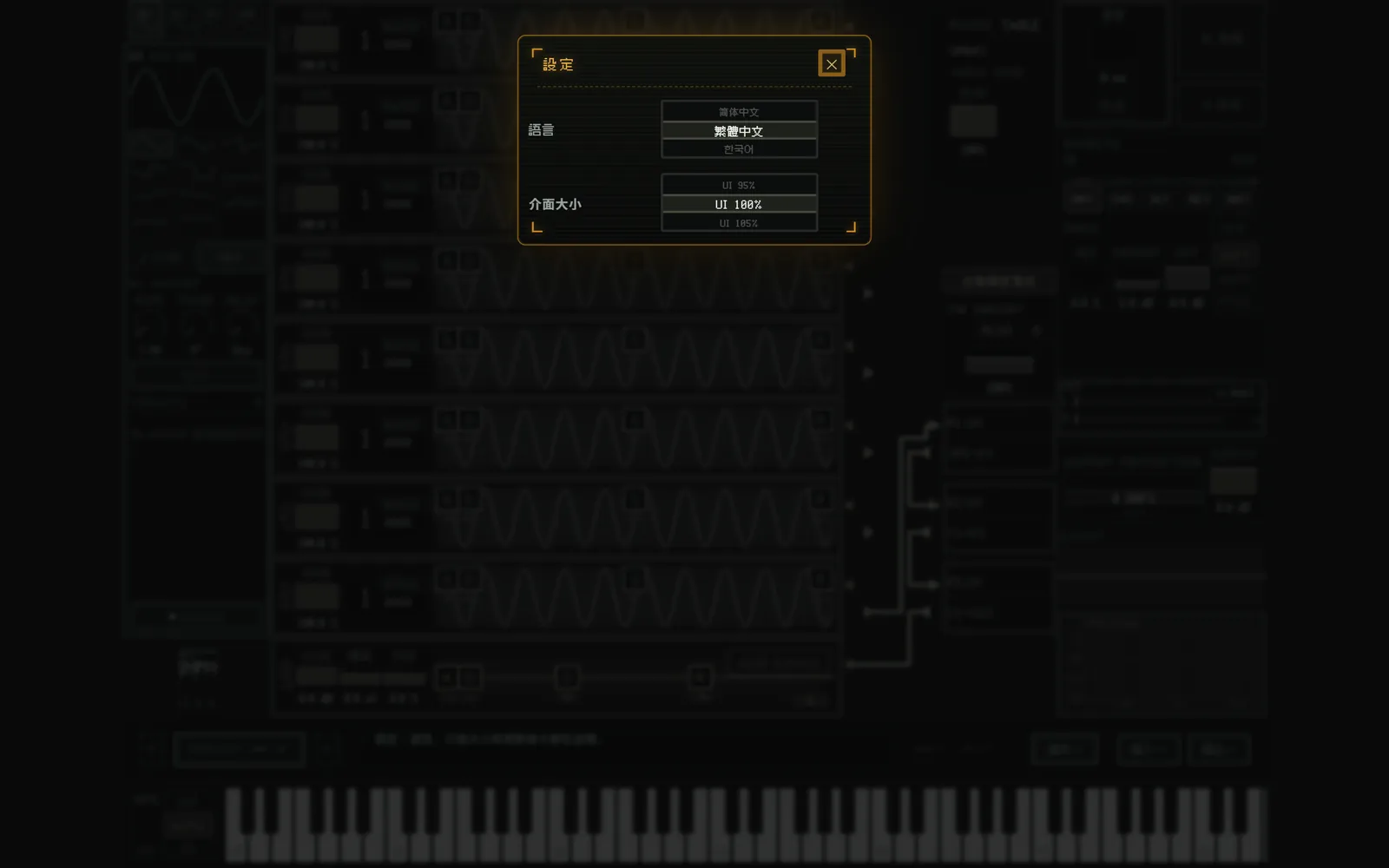

可以設定語言與介面大小（75〜150%），另外還有自動檢查更新的 ON / OFF，以及立即檢查的按鈕。這些設定在安裝外掛的電腦上全部共用。

語言設為 AUTO 時，會配合作業系統。
